一、概述

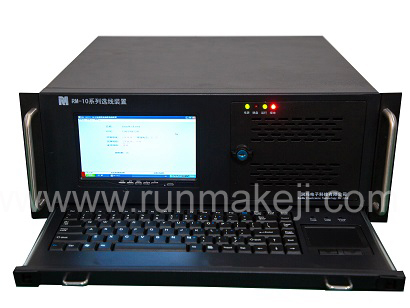

RM-10III型小電流接地系統單相接地故障選線裝置,該裝置主要以臺灣知名廠家OEM的嵌入式工控機硬件架構，采用了綜合選線技術。將多種選線方法有機地融為一體，充分發揮各種方法的互補優勢，能適應變化多端的單相接地故障?？朔说谝淮‰娏鬟x線產品存在的選線方法單一、不能適應各種復雜的接地故障類型的問題，產品掛網運行的實踐已經很清楚地證明，RM-10III型小電流接地系統單相接地故障選線裝置選線正確率達到98%，完全滿足現場的要求。

二、 RM-10III選線裝置的技術特點

1. RM-10III系列選線裝置實時采集系統故障信號，應用多種選線方法進行綜合選線，具體包括：暫態法（首半波法）、小波法、有功分量法、能量法、智能群體比幅比相法、諧波比幅比相法等。裝置通過粗糙集理論確定各種選線方法的有效域，根據故障信號特征自動對每一種選線方法得出的故障選線結果進行可信度量化評估，應用證據理論將多種選線方法融合到一起，最大限度地保證各種選線方法之間實現優勢互補。為了避免故障信號受到干擾而導致誤選，裝置采用了連續選線方法，每隔一定時間(1秒)重新采集數據進行分析，只要故障沒有消失，裝置的選線計算就不停止。

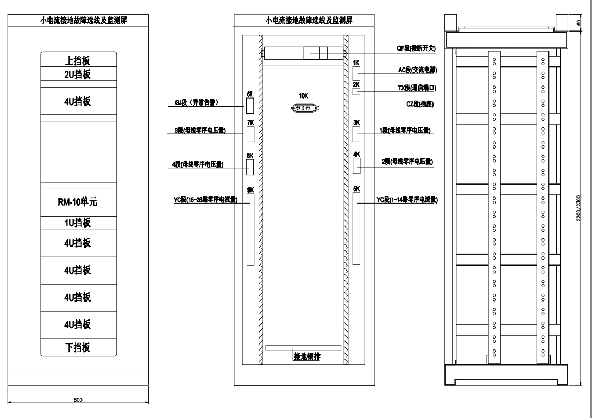

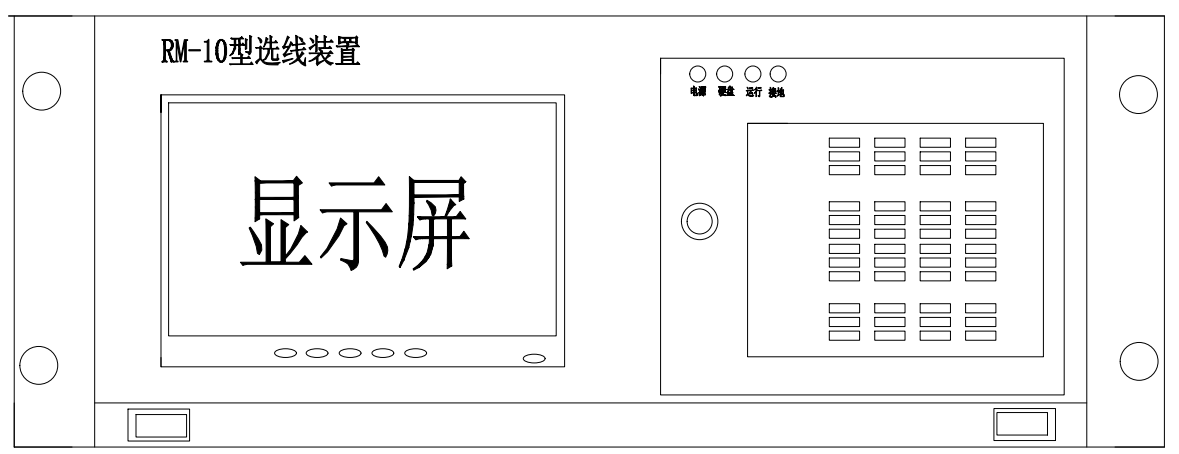

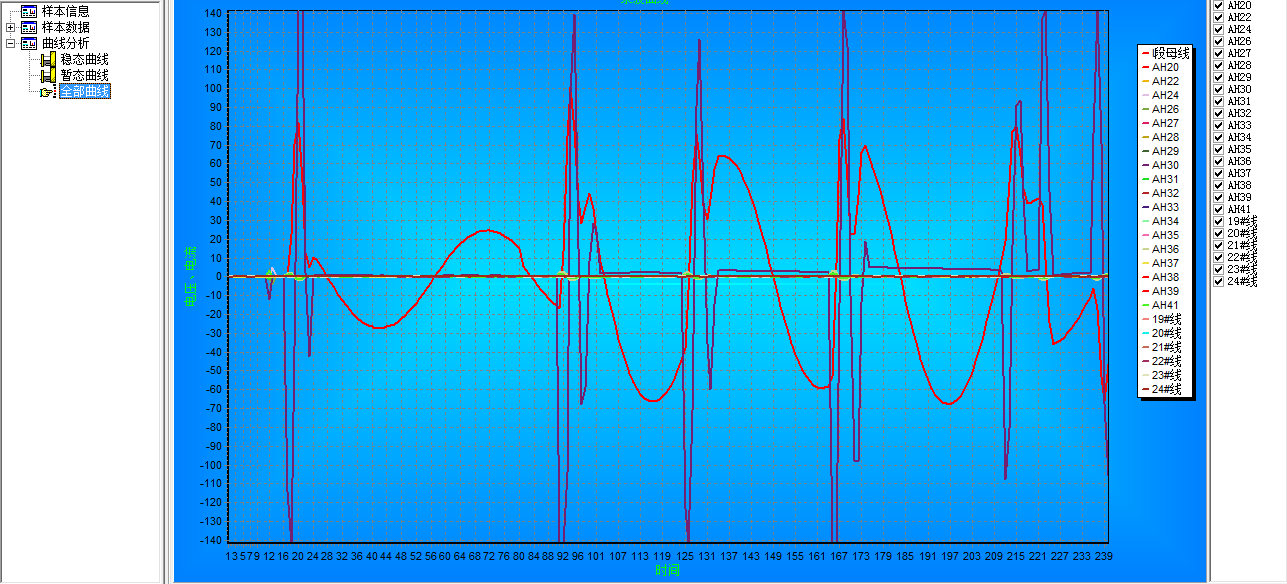

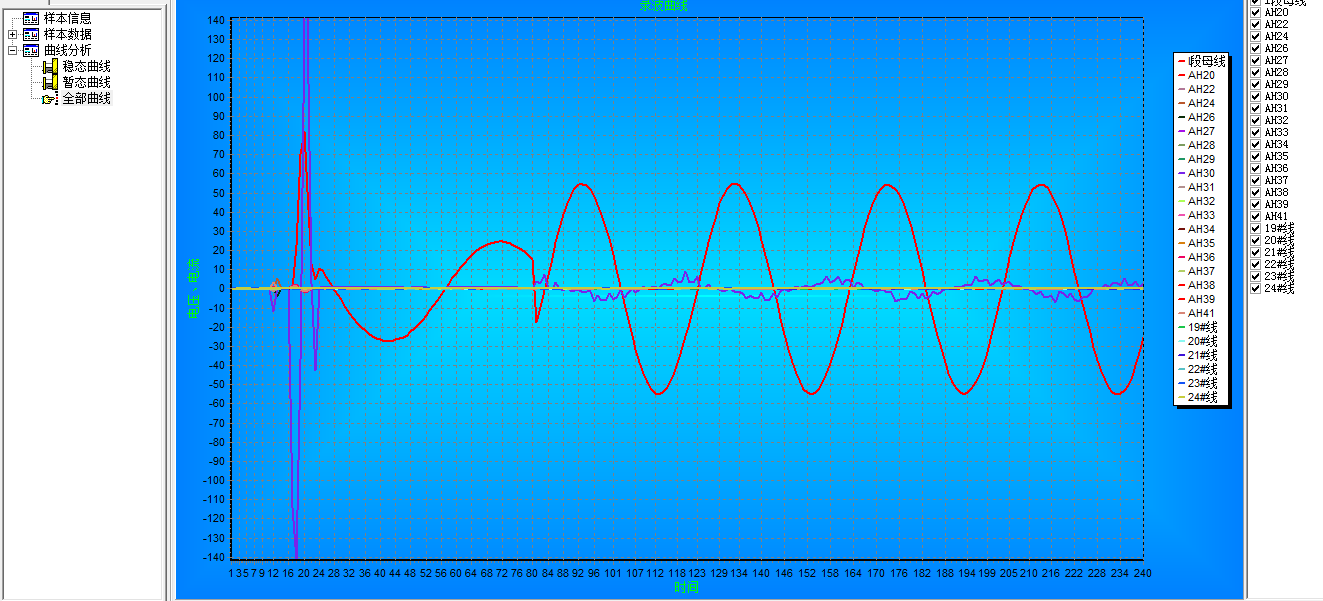

2. 裝置具有故障錄波功能，可以提供故障前后的波形，包括故障發生前的兩個周期和故障發生后五-六個周期的波形，可保存現場故障錄波數據和選線結果2000萬次。裝置自動檢測，將存滿一年的數據自動刪除。
3. 裝置具有控制輸出功能，可與斷路器跳閘回路相連，實現選線后的故障切除，也可與自動重合閘結合。
4. 適用于中性點不接地、經固定消弧線圈接地、經自動調諧式消弧線圈接地和經高阻接地等接地方式；適用于母線加裝消弧裝置的系統；適用于不同電壓等級(66kV、35kV、10kV、6kV、3kV)的系統。
5. 裝置能準確識別直接接地、經電阻接地、經弧光接地、間歇性弧光接地等復雜的故障類型，在現場工作人員的配合下可以解決不同線路兩點同相接地故障問題。
6. 選線裝置具有自檢功能，死機自動恢復功能，并能監視各線路出口處一次接地電容電流和各段母線零序電壓。

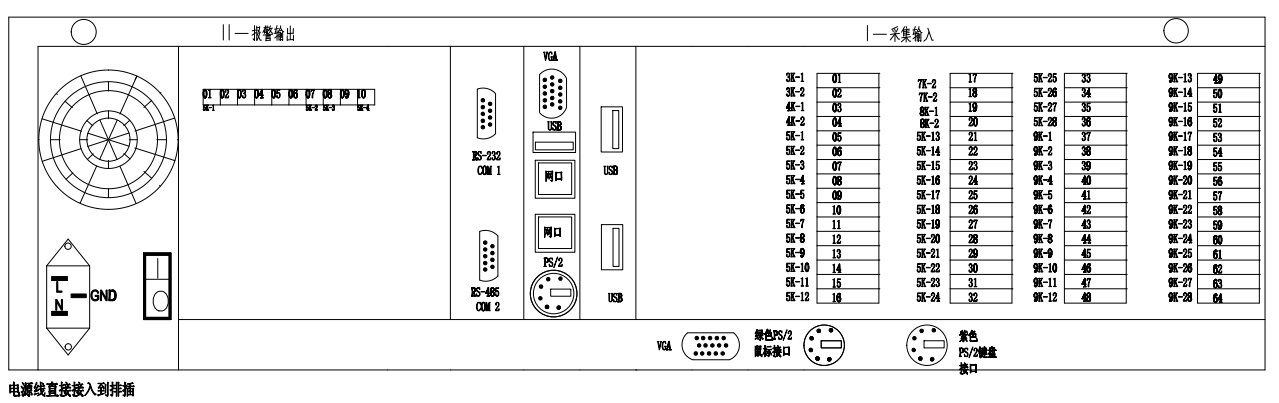

7. 選線裝置具有與遠動裝置的接口功能，可以提供遙信無源節點、標準RS232、485串口接口。裝置采用標準CDT規約（可定制IEC6185規約）。
8. 裝置根據各段母線的零序電壓變化自動判斷系統運行方式，即各段母線并列運行或是分段運行。
9. 對于各種原因?qū)е碌囊馔鈹嚯姡b置無須值班人員啟動，當再次通電時，裝置自動啟動，給無人值守變電站帶來很大的方便。

三、 RM-10III選線裝置的技術參數

1. 裝置電源額定工作電壓：交流220V 50Hz。
2. 裝置功耗：<40W。
3. 接入裝置的母線PT二次零序電壓：交流0-150V。
4. 接入裝置的線路CT二次零序電流：交流2mA-2A。
5. 裝置動作啟動電壓：交流1－100V可調（默認設置交流20V）。
6. 選線電壓測量精度：0.2%。
7. 選線電流測量精度：0.2%。
8. 裝置完成一次綜合選線時間：30ms。
9. 開關量輸出常開觸點容量：交流250V,5A;直流30V，5A。
10. 同RTU和綜自站通信方式：硬節點和串接 RS232、RS485，通信規約采用標準CDT規約。
